Системы поверхностного отопления/охлаждения
Расчет итоговой холодопроизводительности системы
В последней версии KAN SET появилась возможность проектирования систем поверхностного отопления/охлаждения: потолочной и настенной. Также добавлена функция расчета итоговой холодопроизводительности системы.
Прежде чем приступить к проектированию системы поверхностного отопления/охлаждения, пользователь должен внести параметры, относящиеся к конструкции радиатора. Информация о конструкции будет автоматически взята непосредственно из чертежа, что значительно сокращает время ввода данных.

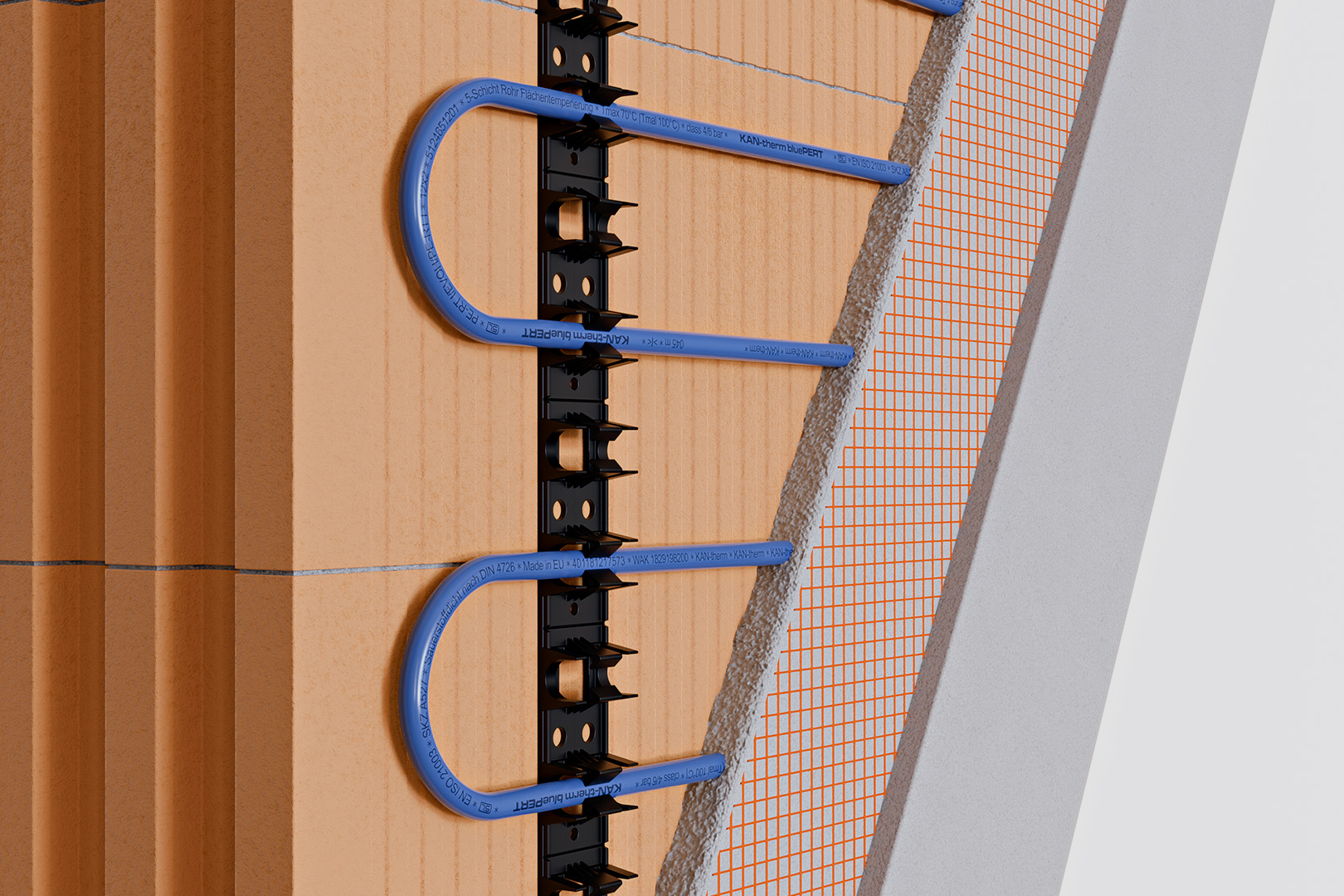

При проектировании настенной системы есть два варианта ввода приемников тепла: можем вставить упрощенный графический символ радиатора в чертеж или вставить так называемый символ чертежа в стену, а затем отредактировать данную стену и прорисовать форму радиатора. Второй вариант применим только при проектировании на проекции.
При проектировании потолочной системы необходимо переключить вид с проекции пола на проекцию потолка. На этой проекции можем разрисовать зону обогрева потолка. Обязательным является добавление стояков - как с потолка, так и с пола. Таким образом мы подключим систему к источнику. Это необходимо для выполнения полных расчетов в программе.
Если мы проектируем в проекте систему отопления, программа автоматически создает трехмерную визуализацию, которая позволяет точно проверить, все ли компоненты подключены, на нужном ли уровне находятся теплоприемники, нет ли коллизий между трубопроводами.
Как потолочные, так и настенные системы могут быть спроектированы как на плане так и в развертке
Новая функция, появившаяся в KAN SET – это расчет итоговой холодопроизводительности системы. После проектирования системы поверхностного отопления/охлаждения, в случае перехода в режим охлаждения, программа определяет итоговую холодопроизводительность по параметрам нагрева.
Этот расчет будет выполнен, если в основных данных активирован модуль CC.
Для режима охлаждения программа KAN SET применяет такой же расход хладагента, как и для системы отопления.
После проведения расчетов полученные данные можно прочитать как на чертеже - например, на табличке, связанной с коллектором, так и в таблице с общими результатами.
