Система KAN-therm Tacker – это полная инсталляционная система, предназначена для постройки систем полового отопления и охлаждения.

В Системе KAN-therm Tacker трубы крепятся к пенопласту KAN-therm с пленкой с помощью специальных скоб и такера. Система предназначена для установки полового отопления, изготовливаемого мокрым методом. Делает возможным применение плит из пенопласта толщиной 50мм и сваренных пакетов скоб, значительно облегчающих работу такером и сокращающих время установки системы.

Система KAN-therm TackerСистема KAN-therm Tacker

















Система KAN-therm Tacker


Для постройки системы полового отопления в Системе KAN-therm Tacker служат:

  • пенопласт с пленкой, доступен в листах толщиной от 20мм, 30 мм и 50мм

Система KAN-therm Tacker



  • пластмассовые полиэтиленовые трубы PE-Xc, PE-RT, PE-RT Blue Floor или многослойные PE-RT/Al/PE-HD, PE-RT/Al/PE-RT диаметрами от Ø12 - Ø20 мм

Система KAN-therm Tacker



  • краевая лента с насечкой, краевая лента с насечкой и фартуком

Система KAN-therm Tacker

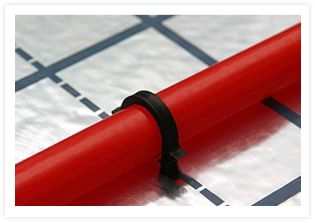

  • шпильки для крепления труб, поставляемые отдельно или в сваренных пакетах

Система KAN-therm Tacker

  • такер, служащий к креплению скоб, вариант для стандартных и коротких скоб

Система KAN-therm Tacker



  • добавка (пластификатор) для бетона BETOKAN или BETOKAN Plus

Система KAN-therm Tacker



  • распределители и насосные группы для плоскостного отопления

Система KAN-therm Tacker



  • монтажные шкафы доступные в трёх основных версиях: наружной, встраиваемой и под отделку керамической плиткой.

Система KAN-therm Tacker



Порядок установки системы полового отопления KAN-therm Tacker:

1. Установка полового отопления - первым этапом является размещение крайней ленты вдоль строительных перегородок помещения.

2. Затем размещаем пенопласт с пленкой, а закладки пленки выкладываем на соседние плиты из пенопласта.


Система KAN-therm TackerСистема KAN-therm Tacker























3. Отдельные листы пенопласта следует соединить с помощью скотча с целью лучшей изоляции со стороны теплоизоляционной стяжки. То же самое следует сделать с пленкой, находящейся на крайней ленте. Пленку следует выложить на пенопласт и склеить с помощью скотча.

4. Следующий этап - это крепление труб к пенопласту с помощью шпилек и такера. Специальная надпечатка на пленке облегчает ведение труб в соответствии с запроектированным интервалом.  (Для пенополистирольных плит толщиной 20 мм следует применять короткие шпильки и оснастку для монтажа коротких шпилек).

Система KAN-therm TackerСистема KAN-therm Tacker























После размещения труб, подключения их к распределителю и совершения попытки давления можем приступить к заливке полов с применением пластификатора для бетона BETOKAN или BETOKAN Plus (в зависимости от требований, касающихся толщины пола).
