KAN-therm: Трубы



Трубы

Многослойные трубы в Системе KAN-therm Press присутствуют в двух видах, идентичных по конструкции, но отличающихся типом базовой трубы – трубы PE-RT/Al/PE-HD (PE-RT/Al/PE-RT) (диапазон диаметров Æ14–40 мм), а также PE-X/Al/PE-X (Æ50–63 мм).

Многослойные трубы состоят из следующих слоев:

  • внутреннего слоя (базовая труба) из полиэтилена с повышенной термостойкостью PE-RT (или PE-X),
  • среднего слоя в виде алюминиевой ленты, сваренной ультразвуком встык
  • наружного слоя полиэтилена высокой плотности (PE-HD, PE-RT или PE-X).

Между алюминием и слоями полиэтилена находится адгезионный связывающий слой, который надежно соединяет металл с полиэтиленом.

Трубы в Системе KAN-therm Press во всем диапазоне диаметров присутствуют в одном типоряде давления.
При использовании фитингов нового поколения Press LBP можно присоединить к Системе KAN-therm Press также однородные полиэтиленовые трубы из Системы KAN-therm Push.

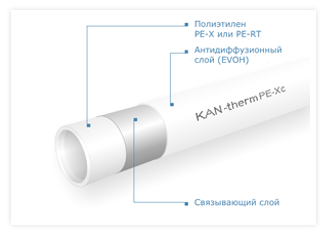

Система KAN-therm Press предлагает два вида полиэтиленовых труб с приближенными параметрами работы – PE-RT (тип II) в диапазоне диаметров 16x2,0 и 20x2,0, а также PE-Xc в диапазоне диаметров 16x2,0 20x2,0 и 25x2,3.

Конструкция труб Системы KAN-therm Press:



ТрубыТрубымногослойные трубы однородные трубы

Размеры, удельная масса, водоемкость труб Системы KAN-therm Press:



Многослойные трубы PE-RT/Al/PE-HD (PE-RT/Al/PE-RT) и PE-Xc/Al/PE-Xc
DN Наружный диаметр
× толщина стенки
Толщина стенки Внутренний диаметр Серия труб
S
Удельная масса Количество трубы в бухте/отрезке Водоемкость
  [мм × мм] [мм] [мм]   [кг/м] [м] [л/м]
14 14 x 2,0 2,0 10,0 3,00 0,102 200 0,079
16 16 × 2,0 2,0 12,0 3,50 0,129 200 0,113
20 20 × 2,0 2,0 16,0 4,50 0,152 100 0,201
25 25 × 2,5 2,5 20,0 4,50 0,239 50 0,314
26 26 × 3,0 3,0 20,0 3,83 0,296 50 0,315
32 32 × 3,0 3,0 26,0 4,83 0,365 50м/5м 0,531
40 40 × 3,5 3,5 33,0 5,21 0,510 50м/5м 0,855
50 50 × 4,0 4,0 42,0 5,75 0,885 1,385
63 63 × 4,5 4,5 54,0 6,50 1,265 2,290





Однородные трубы PE-RT и PE-Xc
DN Наружный диаметр
× толщина стенки
Толщина стенки Внутренний диаметр Серия труб S Удельная масса Количество трубы в бухте Водоемкость
  [мм × мм] [мм] [мм]   [кг/м] [м] [л/м]
16 16 × 2,0 2,0 12,0 3,50 0,094 200 0,113
20 20 × 2,0 2,0 16,0 4,50 0,172 200 0,201
25 25 × 2,3 2,3 20,4 4,93 0,217 50 0,327
