Техника соединения

Основным методом соединения труб с фитингами в Cистеме KAN-therm Push Platinum является технология зажима трубы на фитинг PUSH с помощью натяжного латунного кольца. Соединения получаются путем насажки предварительно  расширенной трубы на фитинги PUSH, а затем зажима натяжным кольцом соединения. Материал трубы впрессовывается в прорезы соединения – это значит уплотнение совершается по всей поверхности соединения, что гарантирует идеальную плотность и прочность системы. Эта техника не трубует никаких дополнительных уплотнений, например, О-Рингов. Она имеет еще одно преимущество – монтажная ошибка (человеческий фактор) минимален.

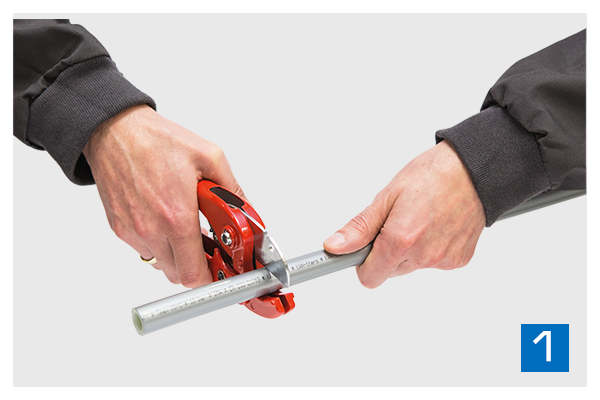

1. Многослойную трубу PE-Xc/Al/PE-HD Platinum необходимой длины отрезать с помощью ножниц. Рез должен быть перпендикулярным оси трубы. ВНИМАНИЕ!!! Для отрезания использовать только острые,  незазубренные режущие лезвия.

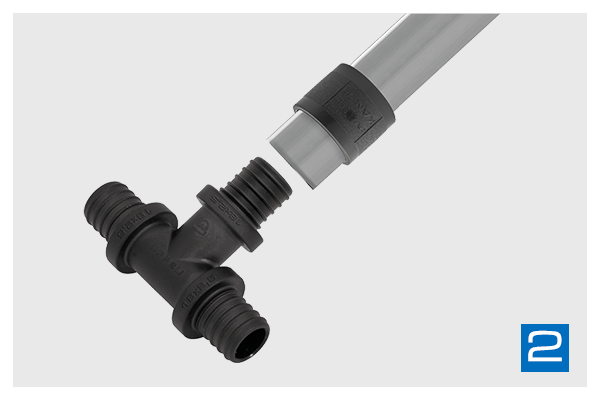

2. Вставить кольцо на трубу, кольцо расположить фаской со стороны фитинга. Диаметр кольца следует подобрать соответственно диаметру трубы.



Техника соединенияТехника соединения

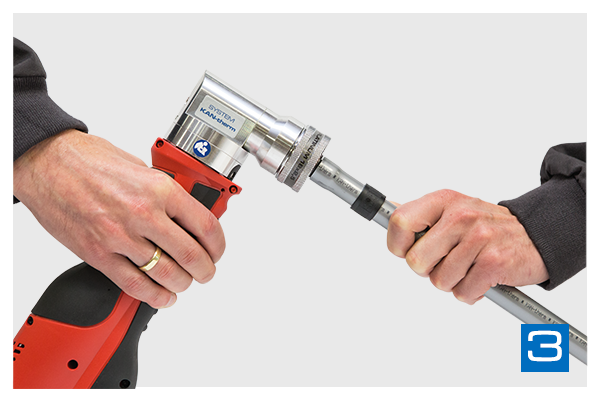

3. Расширение трубы совершить с помощью ручного или аккумуляторного расширителя. В обоих случаях расширение трубы следует провести в три этапа. Первые две этапа неполные, причем расширитель следует проворачивать относительно трубы на 30° и 15°. Третья этап - полный. ВНИМАНИЕ!!! – Для расширения трубы следует применять головки расширителя Push Platinum.

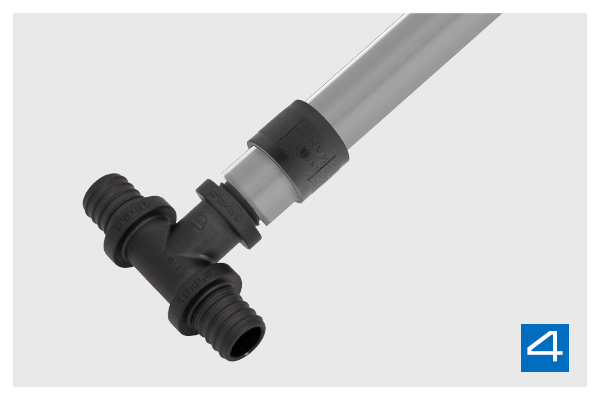

4. Вставить трубу до последнего утолщения на фитинга PUSH.

Техника соединенияТехника соединения

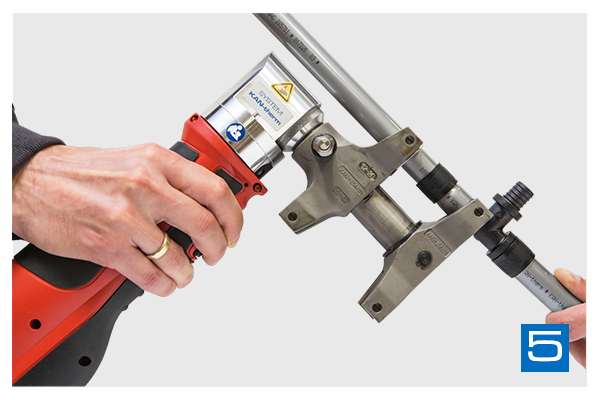

5. Кольцо натянуть с помощью ручного инструмента для запрессовки, или гидравлического инструмента с ножным приводом или аккумуляторного. Фитинг PUSH фиксируются исключительно за фланцы. Нельзя одновременно натягивать два кольца.

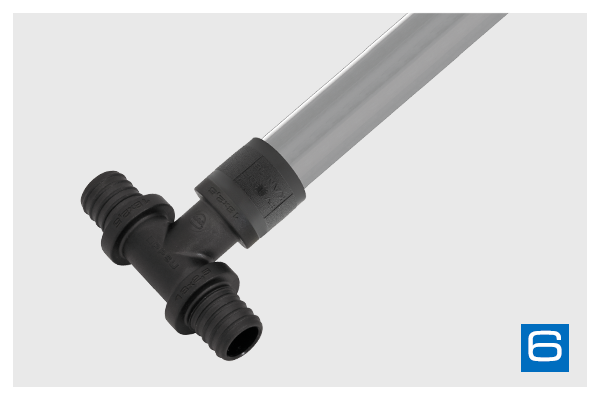

6. Во время натягивания кольца на фитинг следует соблюдать процесс установки –как только кольцо будет дотянуто до фланца фитинга PUSH, следует закончить процесс работы пресса. Соединение готово для испытаний на  давление.

Техника соединения

Техника соединения



















Чтобы минимизировать излишнюю нагрузку на фитинги PUSH изгибающим усилием, не рекомендуется изгибать трубы на угол больше, чем 10 наружных диаметров фитинга.

Соединение PUSH - это надежная система, включающая трубы КАН и фитинги PUSH
