Описание:

Новая линейка встроенных шкафов Slim и Slim+ основана на уникальной безрамочном конструкции. Инвесторы непременно оценят их современный дизайн, высокую гигиеничность и эстетичность. А инсталляторы будут наслаждаться легким и быстрым монтажом без дополнительных инструментов, а также простой конструкцией.



KAN-therm шкафы Slim и Slim+

Чем встраиваемый шкаф в прежней конструкции отличается от нового Slim/Slim+?

Шкафы Slim и Slim+ получили свое название благодаря тонкой конструкции фасадов, которые отлично сочетаются с поверхностью стены. Основные изменения, которые мы внедрили, в сравнении со шкафами из нашего текущего ассортимента:


из конструкции шкафа удалена рамка, которая крепилась к корпусу шкафа с помощью специальных крепежных элементов т.н. «усов»,

уменьшена толщина фасада (передней части корпуса) шкафа.


Вышеуказанные изменения позволили получить продукт со значительно повышенными эстетическими и гигиеническими характеристиками. Благодаря безрамочной конструкции, новые шкафы идеально сочетаются с поверхностью стены, что ведет к уменьшению количества поверхностей, на которых может оседать пыль или грязь.

Новая конструкция шкафов – это также множество усовершенствований, которые оценят монтажники, в частности, маркеры, информирующие о минимальном и максимальном уровне чистого пола, а также возможность регулировки глубины с помощью специально регулируемых зацепов.



KAN-therm шкафы Slim и Slim+

Прежняя конструкция шкафа с рамкой                                  Новый шкаф Slim без рамки


Встраиваемые шкафы монтируются в специально подготовленной нише стены, что позволяет скрыть коллекторную группу и другие элементы системы в конструкции строительного ограждения. Съемный фасад (передняя часть корпуса), оснащенный т.н. замком под «монету», обеспечивает удобный доступ к коллекторной группе. Мы предлагаем модели шкафов различных размеров, что позволяет адаптировать их к конкретному применению.

KAN-therm шкафы Slim и Slim+

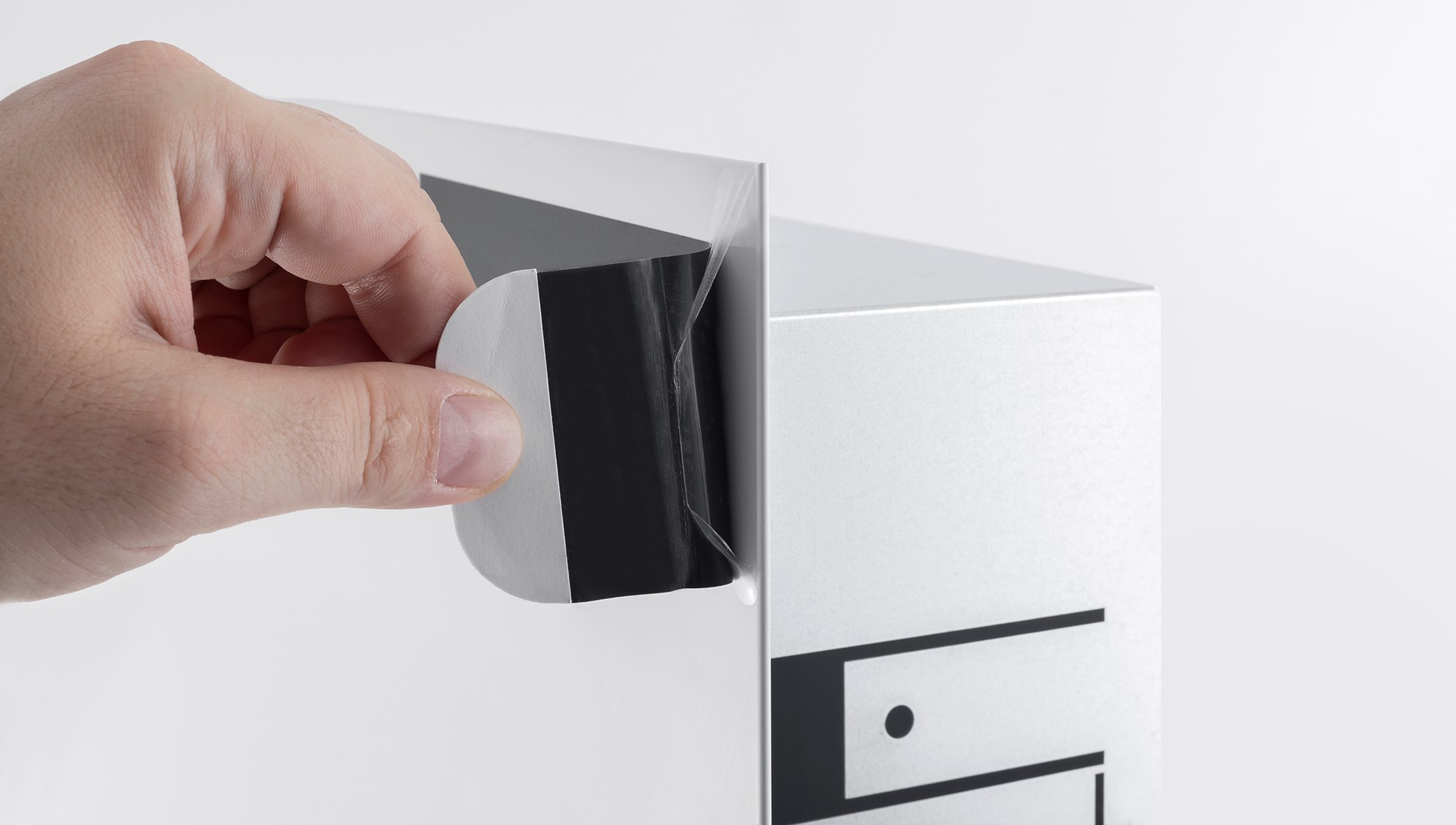

Все окрашенные поверхности в шкафах Системы KAN-them, дополнительно покрываются тонким слоем пленки. Такая конструкция защищает шкафы от возможного повреждения лакокрасочного покрытия во время проведения строительно-монтажных работ. После завершения всех отделочных работ защитная пленка должна быть удалена, в результате чего появится чистая поверхность шкафа, без царапин и загрязнений.

KAN-therm шкафы Slim и Slim+





Конструкция:

  • Шкафы Slim и Slim+ изготовлены из высококачественного сертифицированного листового металла, окрашенного в цвет RAL 9016 (гладкий глянец)

  • Уникальная безрамочная конструкция значительно повышает эстетичность и гигиеничность шкафа.

  • Задняя стенка оснащена двумя монтажными шинами для облегчения монтажа коллекторной группы.

  • На каждой направляющей размещено 4 винта M6x18 с гайками, шайбами и пружинками, благодаря чему гайки можно свободно перемещать по монтажной шине.
  • Всего доступно 8 винтов для монтажа коллекторной группы внутри шкафа (функция Move&Lock)

  • Регулировка фасада позволяет устанавливать высоту и глубину монтажного шкафа в соответствии с предпочтениями пользователя.

  • Жалюзи – технологические отверстия в верхней части корпуса шкафа Slim+ позволяют легко подключить подающие трубопроводы к коллекторной группе и электропроводку для автоматики.

  • DIN-рейка – позволяет быстро и легко монтировать элементы управляющей автоматики - касается только шкафов версии Slim+

  • Благодаря использованию гаек-барашек никаких дополнительных инструментов не требуется.
  • Съемный фасад (передняя часть корпуса), оснащенный т.н. замком под «монету».

Учитывая разные области применения, мы выделили две новые уникальные конструкции:

Встраиваемые шкафы Slim – предназначены для монтажа коллекторных групп в системах радиаторного отопления или коллекторных групп, обслуживающих систему водоснабжения. В ассортименте есть несколько вариантов шкафов Slim с разной шириной.

KAN-therm шкафы Slim и Slim+

Тип шкафа
Каталожный
код
Высота
[мм]
Глубина
[мм]
Ширина
[мм]
Латунная коллекторная
группа
Коллекторная группа
InoxFlow
- SET +
GP
H
+
GP
3D
- SET OPT
+
GP
H
+
GP
3D
OPT+
GP
3D
Slim 350 1445117036 560-660 110-160 350 6 - - - 5 - 3 - - -
Slim 450 1445117037 560-660 110-160 450 8 3 - - 7 2 5 - - -
Slim 580 1445117038 560-660 110-160 580 10 6 2 2 9 5 7 - - 4
Slim 780 1445117039 560-660 110-160 780 12 10 6 6 13 9 11 5 5 8
Slim 930 1445117040 560-660 110-160 930 12 12 10 9 13 12 12 8 8 11

- коллекторная группа без дополнительного оборудования
SET  - коллектор оборудован воздухоотводчиком и узлом подключения 1”
GP H - насосная группа с постоянными параметрами
GD 3D - смесительная группа с 3-ходовым термостатическим вентилем
OPT - коллекторная группа с секцией воздухоотводчика в верхней части трубки и узлом подключения 1”

Встраиваемые шкафы Slim+ - предназначены для монтажа коллекторных групп в системах панельного отопления, а также элементов управляющей автоматики. В ассортименте есть несколько вариантов шкафов Slim+ с разной шириной.

KAN-therm шкафы Slim и Slim+


Тиф шкафа
Каталожный
код
Высота
[мм]
Глубина
[мм]
Ширина
[мм]
Латунная коллекторная группа Коллекторная группа InoxFlow
- SET +
GP
H
+
GP
3D
- SET
OPT
+
GP
H
+
GP
3D
OPT+
GP
3D
Slim+ 450 1414183018 750-850 110-160 450 8 3 - - 7 2 5 - - -
Slim+ 550 1414183019 750-850 110-160 550 10 5 2 - 9 4 7 - - 3
Slim+ 700 1414183020 750-850 110-160 700 12 8 5 4 12 7 10 4 3 6
Slim+ 850 1414183021 750-850 110-160 850 12 11 8 7 13 10 12 7 6 9
Slim+ 1000 1414183022 750-850 110-160 1000 12 12 11 10 13 13 12 10 11 12
Slim+ 1200 1414183023 750-850 110-160 1200 12 12 12 12 13 13 12 13 12 12

- коллекторная группа без дополнительного оборудования
SET  - коллектор оборудован воздухоотводчиком и узлом подключения 1”
GP H - насосная группа с постоянными параметрами
GD 3D - смесительная группа с 3-ходовым термостатическим вентилем
OPT - коллекторная группа с секцией воздухоотводчика в верхней части трубки и узлом подключения 1”
