KAN-therm InoxFlow - можете больше!



Без сомнений, коллекторные группы являются ключевым элементом для распределения рабочей среды между потребителями. Такие группы могут применяться в системах радиаторного отопления, в системах панельно-лучистого отопления или охлаждения, а также в системах горячего и холодного водоснабжения. Опираясь на многолетний опыт, в этом году KAN внедряет в свое предложение совершенно новую линейку этих продуктов, созданную на базе труб коллектора из нержавеющей стали марки 1.4301.

Мы с гордостью представляем Вам KAN-therm InoxFlow!

KAN-therm InoxFlow - можете больше!

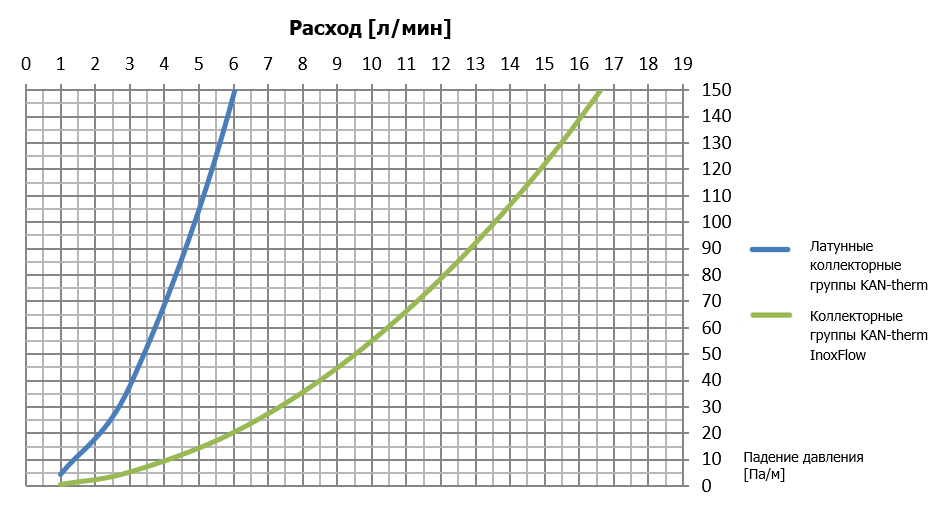

Новая технология производства с использованием нержавеющего профиля с большим внутренним диаметром и меньшей толщиной стенки по сравнению с латунным аналогом привела к тому, что гидравлические характеристики коллекторных групп KAN-therm InoxFlow увеличились почти вдвое.

KAN-therm InoxFlow - можете больше!


Используйте потенциал KAN-therm InoxFlow

Большие гидравлические возможности

Благодаря использованию высококачественной нержавеющей стали была изменена конструкция и увеличен размер проходного сечения до 1¼”! По сравнению с имеющимися на рынке латунными коллекторными группами живое сечение коллектора KAN-therm InoxFlow увеличилась более чем в 1,5 раза, что позволяет обслуживать большее количество контуров панельного отопления, не опасаясь, что не хватит производительности подающего коллектора.

KAN-therm InoxFlow - можете больше!

Забота о здоровье

Нержавеющая сталь по сравнению с латунью - более устойчива к растворённым в воде ионам хлора. Кроме того, при использовании профиля из нержавеющей стали, отсутствует вероятность миграции нежелательных элементов (например, свинца) в питьевую воду, что говорит о высокой гигиеничности и безопасности изделия.

KAN-therm InoxFlow - можете больше!

Современный дизайн


Дизайн – это не только высокая эстетичность, но и удобство в эксплуатации. Значки на хомутах, информирующие о способе подключения к источнику тепла, позволяют избежать каких-либо ошибок в процессе монтажа. А специально разработанные пластмассовые хомуты с эластомерными вставками способствуют гашению вибраций, благодаря чему работа наших коллекторных групп не нарушает покой даже самого чувствительного уха.

Лазерная маркировка коллектора

Логотип SYSTEM KAN-therm — это, прежде всего, гарантия оригинальности продукта и уверенность в его качестве.


KAN-therm InoxFlow - можете больше!


Простая и понятная идентификация помещений


Лазерная нумерация упорядочивает отдельные отводы коллектора, а благодаря прилагаемой специальной наклейке существует возможность дополнительного описания отдельных помещений. Наклейку можно приклеить с внутренней стороны дверцы монтажного шкафа.


Маскирующий экран


Современный, элегантный маскирующий экран – это дополнительное оснащение InoxFlow, которое защищает все подсоединяемые элементы коллекторной группы (главным образом электропроводку системы управляющей автоматики).

KAN-therm InoxFlow - можете больше!
Все коллекторные группы KAN-therm InoxFlow имеют 10-ти летнюю гарантию на профиль коллектора и 2-х летнюю гарантию на регулирующие элементы, арматуру и насос.


Полный ассортимент для всех применений

Широкий спектр вариантов новых коллекторных групп KAN-therm InoxFlow на 100% дублирует текущие латунные конструкции и, в конечном итоге, заменит их в ассортименте KAN. Для облегчения идентификации серии коллекторной группы InoxFlow и, следовательно, ее назначения и оснащения, мы вводим новую буквенную систему обозначений. Первая буква определяет применение, вторая описывает оснащение верхнего коллектора, третья – нижнего коллектора, а последняя буква информирует нас о дополнительном оснащении.

KAN-therm InoxFlow - можете больше!



R - коллекторные группы для систем радиаторного отопления или водоснабжения

Коллекторная группа KAN-therm InoxFlow серии RBB (фото 1.) – это базовая версия, без ниппелей, с отверстием в верхней части коллектора внутренней резьбой ½”, например, под воздуховыпускной клапан.
Следующая конструкция – это серия RNN (фото 2.), версия с ниппелями с наружной резьбой ¾" для отдельных контуров, а также с отверстием в верхней части коллектора внутренней резьбой ½”.
Третий вариант коллекторной группы KAN-therm InoxFlow – это серия RVV (фото 3.), которая оснащена ниппелями с наружной резьбой ¾", а также запорными вентилями на каждом отводе. Благодаря этой конструкции мы можем полностью перекрыть поток через данную ветку или потребитель, не отключая всю систему отопления.


KAN-therm InoxFlow - можете больше!
Фот.1. Серия RBB: коллекторная группа с внутренней резьбой 1/2''
Фот.2. Серия RNN: коллекторная группа с ниппелями 3/4''
Фот.3. Серия RVV: коллекторная группа с ниппелями 3/4'' и запорными вентилями



U - коллекторные группы для панельного отопления/охлаждения (напольного, настенного или потолочного)

Комплексный ассортимент KAN-therm InoxFlow включает в себя как коллекторные группы без насосно-смесительной системы, так и коллекторные группы с интегрированной насосно-смесительной системой. В зависимости от оснащения мы предлагаем несколько вариантов. Ниже подробное описание каждой серии.

Коллекторные группы InoxFlow для панельных систем отопления или охлаждения могут также работать в гликолевых системах с незамерзающими смесями с концентрацией гликоля до 50%. Использование расходомеров гарантирует возможность точного регулирования расхода через отдельные


Коллекторные группы InoxFlow без насосно-сместительной системы

Среди коллекторных групп InoxFlow без насосно-смесительной системы можно найти конструкции с регулирующими вентилями или с расходомерами. Кроме того, в каждой из этих конструкций доступны три модели.


V - Коллекторные группы для панельного отопления с регулирующими вентилями

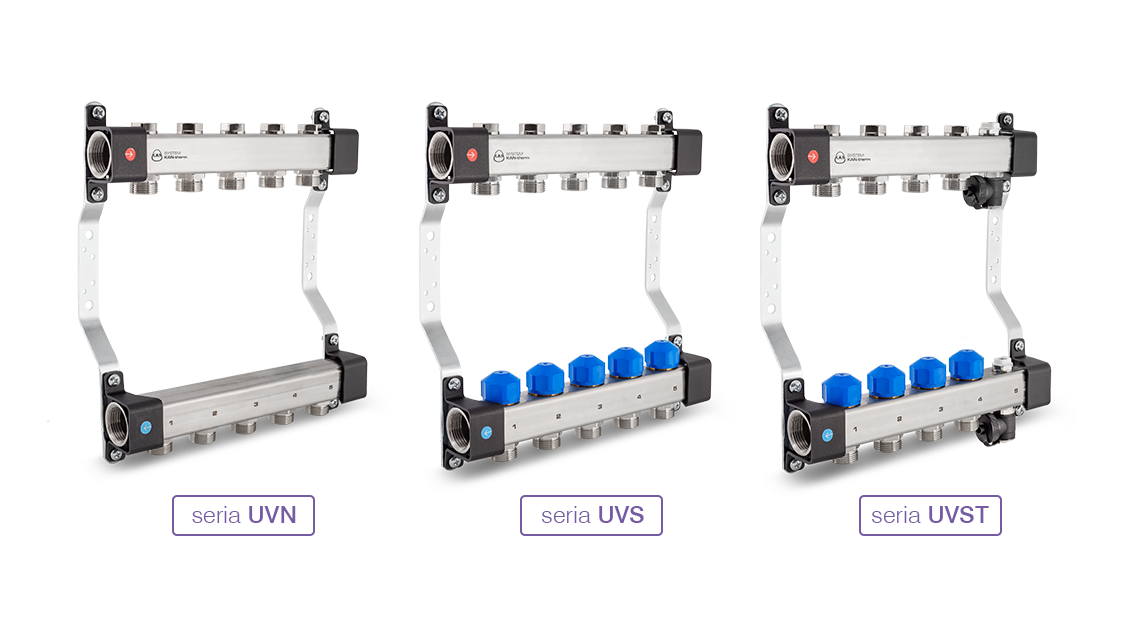

Cерия UVN (фото 4.) является базовой версией, оснащенной только вентилями для гидравлической регулировки панельных систем. Более расширенной версией этой конструкции является коллекторная группа серии UVS (фото 5.) с регулирующими вентилями и вентилями для сервоприводов. В серии UVST (фото 6) можем найти: регулирующие вентили, вентили для сервоприводов, секцию со спускным и воздуховыпускным клапанами и коллекторные заглушки с одной стороны.

Для выполнения настройки регулирующих вентилей следует использовать шестигранные ключи. Такие коллекторные группы – это отличный вариант для объектов общественного назначения, где существует необходимость максимально обезопасить инженерную систему от несанкционированного вмешательства посторонних лиц.

KAN-therm InoxFlow - можете больше!
Фот.4. Серия UVN: коллекторная группа с регулирующими вентилями
Фот.5. Серия UVS: коллекторная группа с регулирующими вентилями и вентилями для сервоприводов
Фот.6. Серия UVST: коллекторная группа с регулирующими вентилями и вентилями для сервоприводов, а также с воздуховыпускной секцией


F – коллекторные группы с расходомерами

Это наиболее популярные конструкции, используемые на инсталляционном сантехническом рынке. Расходомеры для всех коллекторных групп InoxFlow позволяют выполнить точное регулирование гидравлической системы в диапазоне 0-2,5 л/мин. Эти коллекторные группы транспортируются с завода с расходомерами, направленными вниз. Это необходимо для защиты расходомеров от механических повреждений. Однако, благодаря соответствующей конструкции коллектора, во время монтажа группы ее не нужно полностью демонтировать. Достаточно ослабить винты, крепящие пластмассовые хомуты к кронштейнам, чтобы восстановить правильное положение коллектора с расходомерами.

В данном случае предлагаем 3 модели: базовую версию серии UFN (фото 7.) только с расходомерами, более расширенную серию UFS (фото 8.) с расходомерами и вентилями для сервоприводов и наиболее оснащенную версию серии UFST (фото 9.) с расходомерами, вентилями для сервоприводов, со спускным и воздуховыпускным клапанами и заглушками с одной стороны коллектора.

KAN-therm InoxFlow - можете больше!
Фот.7.Серия UFN: коллекторная группа  с расходомерами
Фот.8.Серия UFS: rколлекторная группа с расходомерами и вентилями для сервоприводов
Фот.9.Серия UFST: коллекторная группа с расходомерами и вентилями для сервоприводов, а также с воздуховыпускной секцией

P - коллекторные группы с интегрированными насосно-смесительными системами

Этот тип коллекторных групп является очень популярным решением в случае выполнения смешанных систем, то есть сочетания традиционной радиаторной системы с низкотемпературной панельной системой (напольной, настенной или потолочной).

В этих конструкциях также используется разделение на серию USVP (фото 10.) с регулирующими вентилями и серию USFP (фото 11.) с расходомерами. В обоих случаях подающие коллекторы стандартно оснащены вентилями для сервоприводов и секцией со спускным-воздуховыпускным клапаном, а также имеется насосно-смесительная система.
KAN-therm InoxFlow - можете больше!

Фот.10.Серия USVP: коллекторная группа с регулирующими вентилями и вентилями для сервоприводов, а также со смесительной системой, с электронным насосом

Фот.11.Серия USFP: коллекторная группа с расходомерами и вентилями для сервоприводов, а также со смесительной системой, с электронным насосом
